BX型RTJ金属环垫片

RTJ金属环垫片采用不同种的坚硬金属制造。它们适用用于高压（至1300 bar）和高温（至1000°C）情况，并适用于存在腐蚀性的地方。这些垫片是金属通过锻造或层压机械加工获得的。RTJ金属环主要应用于炼油工艺中的精炼过程和高压场合。对于生产，我们使用最新版的API标准。我们可以为所有应用提供椭圆形和八角形的环接头，BX和RX，以配合标准和特殊样式的法兰设计。

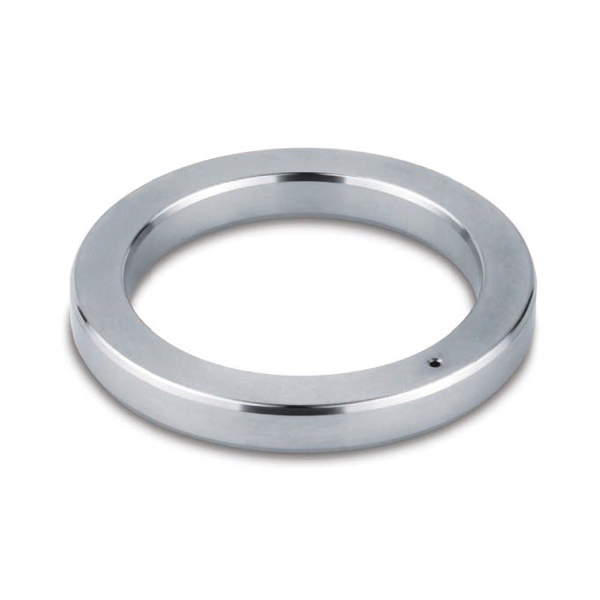

BX 型垫片
BX型RTJ金属环垫片符合API 6A和ASME B16.20制造标准，以适应API 6B和ASME / ANSI B16.5法兰。

BX型是标准R型垫片的增压改进版。BX型与标准R型的槽的设计相同，使接头可以进行互换。改进后的设计采用了压力激励效应，当系统的内部压力增加时，该效应提高了密封效率。

压力: 5,000-20,000 PSI

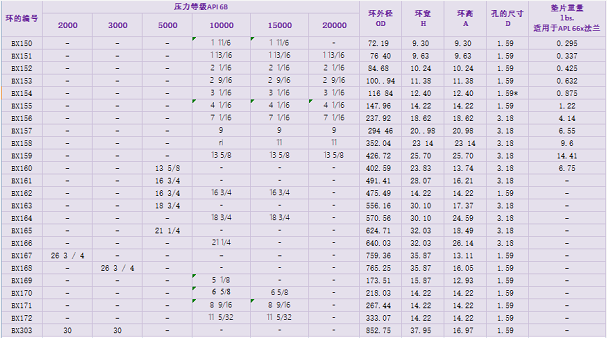

尺寸数据-BX型


公差:(mm)
*A*(环宽) +0.20,-0.000        A*(孔的尺寸) ±0.5 *H*(环高)
+0.20,-0.000        OD(环外径) +0.000,-0.150    23*(倒角) ±1/4°

注1：环的半径应为环高度“H”的8％至12％。

每个环需要一个在中心线上的压力通道孔，尺寸为* A加上0.008英寸的公差，以覆盖宽度公差* A *和高度公差 *H*，前提是宽度或高度的变化在整个圆周上不超过0.004英寸。
